محاسبه خرپا سقف شیروانی
محاسبه خرپا سقف شیروانی به چه صورت انجام می شود؟ و چه نکاتی را باید در آن رعایت کرد؟

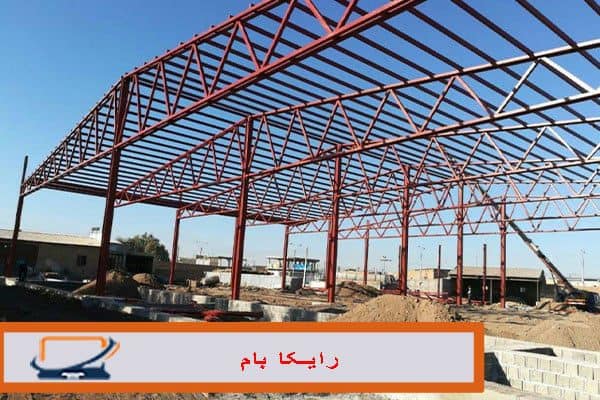

ساخت خرپا فلزی با قوطی پروفیل یک روش رایج برای ساخت سقف سوله است که منجر به صرفه‌جویی در هزینه‌های ساخت‌وساز میشود.
فرمول محاسبه شیب سقف شیروانی
در این جا به بررسی فرمول محاسبه شیب سقف شیروانی می‌پردازیم و به شما کمک می‌کنیم تا شیب مناسب برای سقف خود را به درستی تعیین کنید.
آشنایی با اجزای تشکیل دهنده سقف شیروانی
برای محاسبه شیب سقف شیروانی، ابتدا باید با اجزای اصلی آن آشنا شویم:
خط الراس: بلندترین نقطه سقف که در تقاطع دو لبه شیبدار قرار دارد.
شیب: هر یک از سطوح مسطح و متمایل سقف که از خط الراس تا لبه‌های خارجی امتداد می‌یابند.
ارتفاع تاج: فاصله عمودی از لبه خارجی سقف تا خط الراس.
فرمول محاسبه شیب سقف شیروانی
حال می‌توانیم به سراغ فرمول محاسبه شیب سقف شیروانی برویم.
شیب سقف را می‌توان با استفاده از نسبت ارتفاع تاج به نصف طول قاعده (فاصله بین دو لبه خارجی سقف) به دست آورد.
فرمول:
شیب (%) = (ارتفاع تاج / (0.5 * طول قاعده)) * 100
مثال
فرض کنید طول قاعده سقف 10 متر و ارتفاع تاج آن 2.5 متر باشد. با استفاده از فرمول محاسبه شیب سقف شیروانی، شیب این سقف را بدست می‌آوریم:
شیب (%) = (2.5 / (0.5 * 10)) * 100 = 25%
بنابراین، شیب این سقف 25 درصد است.
محاسبه پروفیل سقف شیروانی
برای ساخت چنین سقفی، محاسبه پروفیل سقف شیروانی نقشی حیاتی ایفا می‌کند.
در این جا ، به بررسی اهمیت محاسبه پروفیل سقف شیروانی و مراحل انجام آن می‌پردازیم.
چرا محاسبه پروفیل سقف شیروانی ضروری است؟
استحکام و پایداری: محاسبه دقیق پروفیل، ضامن استحکام و پایداری سقف در برابر بارهای برف، باد و زلزله خواهد بود.
مصرف بهینه مصالح: با محاسبه دقیق پروفیل، از هدر رفتن مصالح و صرف هزینه‌های اضافی جلوگیری میشود.
زیبایی و تناسب: تناسبات ظاهری سقف شیروانی، نقشی کلیدی در زیبایی نمای کلی ساختمان دارد. محاسبه پروفیل، این تناسبات را به درستی رقم خواهد زد.
مراحل محاسبه پروفیل سقف شیروانی:
جمع‌آوری اطلاعات: اولین قدم، جمع‌آوری اطلاعات اولیه مانند ابعاد بنا، نوع مصالح مورد استفاده، میزان بارگذاری برف و باد در منطقه و شیب مورد نظر برای سقف است.
انتخاب نرم‌افزار: نرم‌افزارهای متعددی برای محاسبه پروفیل سقف شیروانی در دسترس هستند که می‌توان از آنها برای انجام محاسبات به صورت دقیق و اصولی استفاده کرد.
انجام محاسبات: با استفاده از اطلاعات جمع‌آوری شده و نرم‌افزار انتخابی، می‌توان مقاطع و ابعاد مناسب برای تیرها، خرپاها و سایر اجزای سازنده سقف را محاسبه کرد.
بررسی نتایج: پس از انجام محاسبات، باید نتایج را به دقت بررسی و در صورت نیاز اصلاحات لازم را انجام داد.
مقالات مرتبط

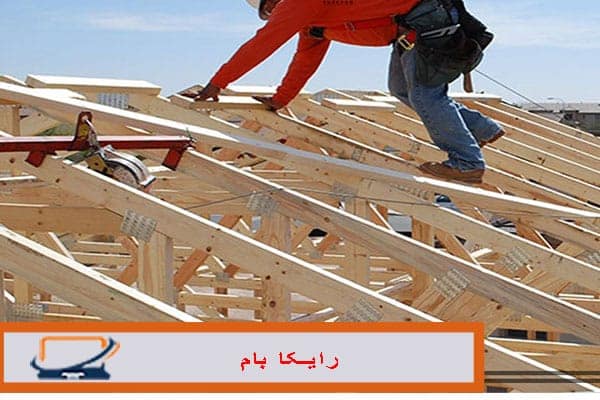

نصب سقف شیروانی
برای احداث سقف شیروانی باید به عوامل بسیار مهمی توجه داشته باشید و نصب این سقف ها نیاز به مهارت و تخصص بالایی خواهد داشت و شما نمی توانید بدون هیچ علم و اگاهی در این زمینه اقدام کنید اگر قصد خرید سقف های شیروانی و استفاده از آن ها برای آپارتمان خود را دارید ابتدا باید یک شرکت معتبر در این زمینه مراجعه کنید تا بتوانید مشاوره‌های سودمندی را نیز در این زمینه دریافت کنید.
برخی از شرکت‌های فعال در این زمینه علاوه بر این که در حال فروش سقف های شیروانی می باشند می توانند نصب آن ها را نیز برای شما انجام دهد البته کیفیت این سقف های شیروانی و چگونگی نصب آن بسیار مهم می باشد به همین دلیل توصیه میشود تا از این شرکت معتبر در این زمینه استفاده کنید.
اگر نصب این سقف را به درستی انجام نشود با گذشت زمان آسیب‌های زیادی برای آپارتمان شما به وجود خواهد آمد از طرف دیگر شما نمی توانید بدون هیچ علم و آگاهی در زمینه نصب انواع سقف شیروانی اقدام کنید زیرا این فرآیند ها نیاز به تخصص و ابزار آلات مخصوص به خود دارند را دارند با توجه به این موضوع بهتر است نصب سقف شیروانی خود را جدی گرفته و سعی کنید از افراد ماهر و متخصص در این زمینه کمک بگیرید تا بتوانید استفاده ای مناسب از آن داشته باشید.
محاسبه خرپا در سقف شیروانی
یکی از متداول ترین سوال ها در زمان نصب سقف شیروانی اندازه خرپا می باشد که در ابتدا با مفهوم این کلمه آشنا خواهیم شد ایا به حال در سقف های شیروانی به محلی که آب باران از آن خارج میشود توجه کرده اید ارتفاع سطح شیبدار از همین محل را شیب خط ها می گویند و این شیب در نصب سقف های شیروانی بسیار مهم می باشد.
شما می توانید این خرپاها را در نوع های فلزی تک شیب و خرپای فلزی دو شیب مشاهده کنید که هر کدام از آنها فرمول محاسبه خاص خود را دارند زمانی که شما در حال نصب سقف های شیروانی هستید توجه به این موضوع حائز اهمیت می باشد زیرا اصلی‌ترین دلایل استفاده از سقف های شیروانی هدایت آب باران خواهد بود با توجه به این موضوع اگر این مقدار درست اندازه‌گیری نشود شما نمی توانید سقف‌شیروانی خوبی داشته باشید و امکان نفوذ رطوبت به داخل منزل شما وجود دارد در ادامه به چگونگی محاسبه این بخش می پردازیم
جدول محاسبه خرپا
جدول محاسبه خرپا مجموعه ای از اطلاعات و روابط ریاضی است که برای تحلیل و طراحی خرپاها به کار می‌رود.
این جدول شامل مواردی مانند:
مشخصات هندسی خرپا (مانند طول، ارتفاع و زاویه اعضا)
بارهای وارده بر خرپا (مانند بارهای مرده، زنده و برفی)
خواص مصالح مورد استفاده در ساخت خرپا (مانند مقاومت فشاری و کششی)
روابط مربوط به تعادل نیروها و ممان‌ها در خرپا
نحوه استفاده از جدول محاسبه خرپا
برای استفاده از جدول محاسبه خرپا ، ابتدا باید نوع خرپا ، مشخصات هندسی آن و بارهای وارده بر آن را مشخص کرد. سپس با استفاده از روابط موجود در جدول، می‌توان تنش‌ها و نیروهای وارده بر هر عضو خرپا را محاسبه کرد.
در نهایت، با مقایسه تنش‌های محاسبه شده با تنش های مجاز مصالح ، می‌توان نسبت به ابعاد و جنس مناسب برای هر عضو تصمیم‌گیری کرد.

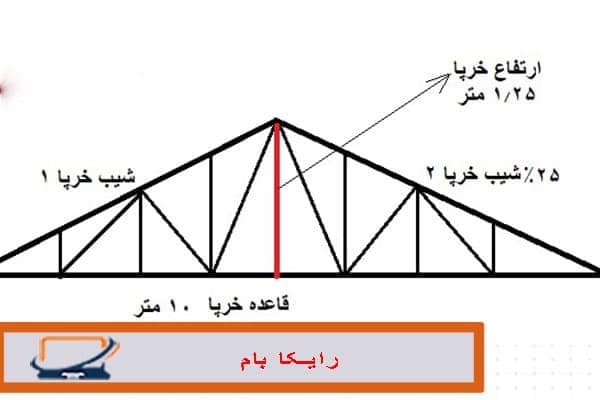

تعیین اندازه خرپا در سقف شیروانی
ابتدا باید ارتفاع بالاترین و پایین ترین ضلع مورب خرپا و محاسبه کنیم و بعد از آن این اندازه را تعیین کرده و به کار بگیریم به زبان ساده تر ابتدا باید اندازه قاعده و ارتفاع مثلث را بدست بیاوریم شما توانید اندازه دقیق خرپا را تعیین کنید.
ابتدا مثال واضحی را برای شما توضیح می دهیم که با توجه به این مثال می‌توانید خرپا را در سقف شیروانی اندازه‌گیری کنید در ابتدا طول قائده را عدد ۲۵ فرض می کنیم شمل باید مقدار خرپا را با توجه به شیب درخواستی به دست بیاوری برای مثال زبانی که شیب ما ۲۵ درصد می باشد شما باید طول قاعده را ضربدر عدد ۲۵ کنید برای ضلع زیرین خرپای ما ۱۰ سانتی متر می باشد در چنین شرایطی شما باید ۲۵ را عدد ۱۰ ضرب کنید مقدار به دست آمده مقدار ضلع قائمه خرپا خواهد بود.
برای دست آوردن شیب خرپا ابتدا باید ضلع پایین مثلث را در درصد شیب ضرب کنیم اما در ابتدا باید مقدار ضلع را یک دوم یعنی نصف در نظر بگیرید با توجه به این موضوع و شما می توانید شیب خرپای خود را تعیین کنید.
نکات مهم درباره خرپا
اگر می‌خواهید سقف شیروانی شما به درستی نصب شود باید کلیه اندازه گیری ها در هنگام نصب را جدی بگیرید به همین دلیل توصیه میشود تا از افراد کارشناس و متخصص در این زمینه کمک بگیرید قبل از نصب سقف های شیروانی معمولا میزان خرپا توسط شرکت مورد نظر اندازه گیری می شود و سپس فرایند نصب برای سقف شما انجام خواهد شد.
در ابتدا شما باید برای سفارش سقف‌شیروانی مورد نظر خود خرپای مناسب آپارتمان تان را اندازه گیری کرده و سپس رفته سفارش خود را انجام دهید این که شما بتوانید خرپا را در اندازه تعیین شده به دست بیاورید و سقف را بر همان مقدار نصب کنید نیز حائز خواهد بود.
محاسبه خرپای سقف شیروانی
محاسبه خرپای سقف شیروانی یکی از مراحل اساسی در طراحی و اجرای سازه های مقاوم و سبک است. خرپا ها با ساختار مثلثی خود، نیرو های وارده را به صورت بهینه توزیع کرده و پایداری سقف را تضمین می کنند. در این محاسبات، عواملی مانند نوع مصالح، دهانه سقف، بارهای مرده و زنده، و شرایط جوی بررسی می شوند. انتخاب نوع خرپا، ابعاد اعضا و نحوه اتصالات تأثیر مستقیمی بر عملکرد کلی سازه دارد. با انجام محاسبات دقیق، می توان سقفی ایمن، اقتصادی و بادوام ایجاد کرد که در برابر عوامل محیطی مقاومت بالایی داشته باشد.

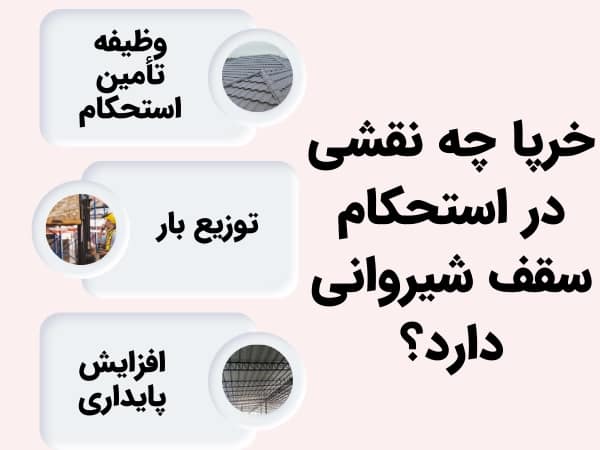

خرپا چه نقشی در استحکام سقف شیروانی دارد؟
خرپا یکی از مهم ترین عناصر سازه ای در سقف های شیروانی است که وظیفه تأمین استحکام، توزیع بار و افزایش پایداری را بر عهده دارد.
این ساختار با طراحی مثلثی خود، نیرو های وارده را به طور یکنواخت بین اعضای خود توزیع کرده و از تمرکز تنش در نقاط خاص جلوگیری می کند.
در نتیجه، سقف شیروانی در برابر بار های سنگین، مانند برف، باد و زلزله، مقاومت بیشتری دارد.
– یکی از دلایل اصلی استفاده از خرپا در سقف های شیروانی، افزایش استحکام بدون نیاز به استفاده از تیر های ضخیم و سنگین است.
این ویژگی باعث کاهش وزن کلی سازه و در نتیجه کاهش فشار وارد بر دیوار ها و ستون های اصلی ساختمان می شود.
علاوه بر این، خرپاها امکان ایجاد دهانه های بزرگ تر را فراهم می کنند، به طوری که می توان بدون نیاز به ستون های اضافی، فضاهای باز و گسترده تری طراحی کرد.
– در طراحی خرپا، انتخاب نوع مصالح و نحوه اتصال اعضا نقش بسیار مهمی دارد.
استفاده از فولاد یا چوب با کیفیت بالا، همراه با جوشکاری یا اتصالات پیچ و مهره ای استاندارد، می تواند استحکام و دوام سقف را افزایش دهد.
همچنین، طراحی صحیح زاویه ها و اندازه اعضا در خرپا، از تغییر شکل و نشست سقف در طول زمان جلوگیری می کند.
در نهایت، خرپا نه تنها از نظر فنی به بهبود عملکرد سقف شیروانی کمک می کند، بلکه با ایجاد یک ساختار منظم و پایدار، زیبایی و یکپارچگی سازه را نیز حفظ می کند.
این ویژگی ها باعث شده است که خرپا به عنوان یک راه حل ایده آل در ساخت سقف های شیروانی مورد استفاده قرار گیرد.
تأثیر شیب سقف بر محاسبات خرپا در سقف های شیروانی
شیب سقف یکی از عوامل کلیدی در طراحی و محاسبات خرپا است که تأثیر مستقیمی بر استحکام، توزیع بار و عملکرد کلی سازه دارد.
میزان شیب، زاویه قرارگیری اعضای خرپا را تعیین می کند و نقش مهمی در مقاومت سقف در برابر بارهای خارجی مانند برف، باد و بارهای زنده ایفا می کند.
۱- تأثیر بر توزیع بار : با افزایش شیب سقف، بخش عمده ای از بارهای عمودی مانند بار برف، به نیروی افقی تبدیل می شود که این موضوع می تواند فشار بیشتری به اتصالات خرپا و دیوار های جانبی وارد کند.
در مقابل، سقف های با شیب کم بار را بیشتر به صورت عمودی منتقل می کنند، که ممکن است باعث افزایش تنش در اعضای عمودی خرپا شود.
۲- مقاومت در برابر باد : سقف های شیب دار با زاویه مناسب، جریان باد را به شکل بهتری هدایت کرده و فشار وارده بر سازه را کاهش می دهند.
سقف هایی با شیب کم ممکن است در برابر باد های شدید آسیب پذیرتر باشند، زیرا نیروی باد به جای عبور از سطح، فشار زیادی به آن وارد می کند.
۳- انتخاب نوع خرپا : شیب سقف بر انتخاب نوع خرپا نیز تأثیر دارد.
برای سقف های با شیب زیاد، خرپا های مثلثی با اعضای بلندتر استفاده می شود، درحالی‌که برای شیب های کمتر، خرپا های مسطح تر با اعضای افقی قوی تر مورد نیاز است.
۴- تأثیر بر هزینه و اجرا : افزایش شیب سقف ممکن است هزینه مصالح و اجرای خرپا را افزایش دهد، زیرا اعضای طولانی تر و اتصالات مقاوم تری نیاز دارد.
با این حال، شیب مناسب می تواند باعث افزایش دوام و کاهش نیاز به تعمیرات در آینده شود.
مهم ترین عوامل تأثیرگذار در محاسبه خرپا سقف های شیروانی
محاسبه خرپای سقف های شیروانی نیازمند بررسی دقیق عوامل متعددی است که بر استحکام، پایداری و دوام سازه تأثیر می گذارند.
در ادامه، مهم ترین این عوامل را بررسی می کنیم :
۱- نوع و میزان بارهای وارده : خرپا باید توانایی تحمل انواع بارها را داشته باشد، از جمله:
بار مرده (وزن سقف، پوشش‌ها و مصالح)
بار زنده (افراد، تجهیزات، تعمیرات)
بارهای محیطی (بار برف، باد و زلزله)
۲- شیب سقف : شیب سقف تأثیر مستقیمی بر نحوه توزیع نیروها دارد. شیب زیاد باعث کاهش فشار برف و افزایش مقاومت در برابر باد می شود، اما ممکن است فشار بیشتری به اتصالات خرپا وارد کند.
۳- نوع خرپا و طراحی آن : خرپا ها در انواع مختلفی مانند خرپای ساده، فضا کار، و شاه تیری طراحی می شوند. انتخاب نوع خرپا به ابعاد دهانه، وزن سقف و شرایط محیطی بستگی دارد.
۴- مصالح مورد استفاده : انتخاب بین فولاد، چوب یا آلومینیوم در استحکام، وزن و هزینه خرپا تأثیر دارد. فولاد مقاوم‌تر است اما سنگین‌تر و گران تر از چوب است.
۵- اتصالات و نحوه اجرای خرپا : کیفیت جوشکاری یا پیچ و مهره های مورد استفاده در اتصالات خرپا، نقش مهمی در استحکام کلی سازه دارد. اتصالات ضعیف می توانند باعث تغییر شکل یا خرابی زود هنگام خرپا شوند.
۶- دهانه سقف : طول دهانه بین دو تکیه‌گاه بر ابعاد و ضخامت اعضای خرپا تأثیر دارد.
دهانه های بزرگ تر به خرپاهای قوی تر و مقاوم تری نیاز دارند.
محاسبه دقیق این عوامل موجب افزایش پایداری، کاهش هزینه ها و افزایش عمر مفید سقف شیروانی می شود.
چگونه محاسبه دقیق خرپا باعث افزایش ایمنی و دوام سقف می شود؟
محاسبه دقیق خرپا در سقف های شیروانی نقش مهمی در افزایش ایمنی، دوام و کاهش هزینه های تعمیر و نگهداری دارد.
این محاسبات شامل تحلیل نیرو ها، انتخاب مصالح مناسب و طراحی بهینه سازه است که تأثیر مستقیمی بر عملکرد کلی سقف دارد.
۱- توزیع صحیح بارها و کاهش تنش‌های موضعی : خرپا با طراحی مهندسی‌شده، بارهای مرده (وزن سازه) و زنده (برف، باد و تجهیزات) را به‌طور یکنواخت میان اعضای سازه توزیع می کند.
این امر از تمرکز تنش در نقاط خاص جلوگیری کرده و احتمال ترک خوردگی یا فرو ریزش سقف را کاهش می دهد.
۲- افزایش مقاومت در برابر عوامل محیطی : یک خرپای محاسبه‌شده، با درنظرگرفتن شرایط اقلیمی منطقه، در برابر بادهای شدید، زلزله و بار برف مقاومت بهتری دارد.
اگر طراحی به درستی انجام نشود، فشار های محیطی ممکن است به تغییر شکل یا شکست اعضای خرپا منجر شود.
۳- انتخاب بهینه مصالح و افزایش طول عمر سقف : استفاده از مصالح مناسب (چوب، فولاد یا آلومینیوم) بر اساس وزن، استحکام و شرایط محیطی، باعث افزایش دوام سازه می شود.
به‌عنوان مثال، در مناطق مرطوب، استفاده از فولاد ضدزنگ یا چوب فرآوری‌شده مانع از خوردگی و پوسیدگی میشود.
۴- بهبود اتصالات و جلوگیری از گسستگی سازه : طراحی صحیح اتصالات، مانند جوشکاری استاندارد یا پیچ و مهره های مقاوم، از جدا شدن اجزای خرپا و کاهش استحکام کلی سقف جلوگیری می کند.
اتصالات نامناسب یکی از دلایل اصلی خرابی خرپا در طول زمان است.
۵- کاهش هزینه های نگهداری و تعمیرات : یک طراحی اصولی، فشار اضافی بر اعضای خرپا را به حداقل می رساند و نیاز به تعمیرات مداوم را کاهش می دهد.
در نتیجه، سقف با هزینه کمتر برای مدت طولانی تری پایدار خواهد ماند.
بنابراین، محاسبه دقیق خرپا نه تنها ایمنی ساکنان را تضمین می کند، بلکه باعث افزایش دوام و کاهش هزینه های تعمیر و نگهداری سقف شیروانی می شود.
چگونه محاسبات اشتباه خرپا باعث آسیب به سقف شیروانی می شود؟
محاسبات نادرست در طراحی و اجرای خرپا می تواند باعث آسیب های جدی به سقف شیروانی و کاهش ایمنی ساختمان شود. این خطاها ممکن است در اثر اشتباه در برآورد بارها، انتخاب نادرست مصالح یا طراحی نامناسب رخ دهند.
برخی از مهم ترین مشکلات ناشی از محاسبات اشتباه عبارتند از :
۱- توزیع نامناسب بار و ایجاد تنش های موضعی : اگر خرپا به‌درستی طراحی نشود، بارهای مرده (وزن سقف) و زنده (بار برف، باد و افراد) به‌طور ناهماهنگ توزیع می‌شوند.
این امر می تواند باعث تمرکز تنش در نقاط خاص شده و ترک خوردگی یا شکستن اعضای خرپا را به دنبال داشته باشد.
۲- کاهش مقاومت در برابر عوامل محیطی : خرپایی که بر اساس شرایط اقلیمی منطقه طراحی نشده باشد، در برابر باد های شدید، بار سنگین برف یا زلزله مقاومت کافی نخواهد داشت.
این مسئله ممکن است منجر به خم شدن، جا به جایی یا حتی فرو ریختن سقف شود.
۳- استفاده از مصالح نامناسب یا ضعیف : انتخاب نادرست مصالح مانند چوب نامرغوب، فولاد نامناسب یا اتصالات غیر استاندارد، استحکام خرپا را کاهش داده و باعث زنگ زدگی، پوسیدگی یا شکست سازه در طول زمان می شود.
۴- ضعف در اتصالات و افزایش خطر گسستگی :
اتصالات نادرست، مانند جوشکاری ضعیف یا پیچ و مهره های غیر استاندارد، باعث کاهش یکپارچگی خرپا می شود.
در نتیجه، در برابر نیرو های جانبی یا ارتعاشات، سازه دچار جابه جایی یا شکست می شود.
۵- افزایش هزینه های تعمیر و کاهش طول عمر سقف : خطاهای محاسباتی منجر به خرابی زودرس سقف می شوند که نیاز به تعمیرات مداوم دارد.
این موضوع نه تنها هزینه های نگهداری را افزایش می دهد، بلکه طول عمر کلی سازه را نیز کاهش می دهد.
در نتیجه، دقت در محاسبات خرپا برای جلوگیری از این مشکلات ضروری است، زیرا یک اشتباه کوچک می تواند منجر به آسیب های جدی و حتی فروپاشی سقف شیروانی شود.

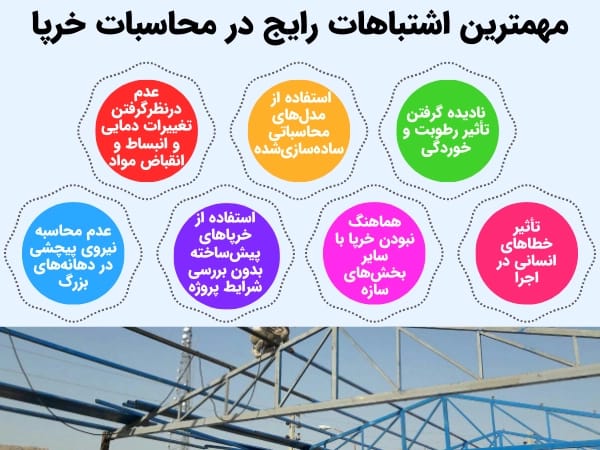

مهمترین اشتباهات رایج در محاسبات خرپا
علاوه بر اشتباهات رایج، برخی خطاهای کمتر شناخته شده نیز در طراحی و اجرای خرپا رخ می دهند که می توانند تأثیرات مخربی بر استحکام و دوام سقف شیروانی داشته باشند.
در ادامه به این موارد می پردازیم :
۱- عدم در نظر گرفتن تغییرات دمایی و انبساط و انقباض مواد : در بسیاری از طراحی ها، تغییرات دمایی نادیده گرفته می شود.
مصالحی مانند فولاد و چوب براثر سرما و گرما دچار انقباض و انبساط می شوند.
اگر اتصالات خرپا برای این تغییرات پیش‌بینی نشود، ممکن است باعث ترک خوردگی و تضعیف سازه شود.
۲- استفاده از مدل های محاسباتی ساده سازی شده : برخی از طراحان برای تسریع در محاسبات، مدل های ساده شده ای را به کار می برند که جزئیات حیاتی مانند بارهای متغیر و نیرو های پیچشی را نادیده می گیرد.
این امر می تواند منجر به برآورد های نادرست از میزان استحکام خرپا شود.
۳- نادیده گرفتن تأثیر رطوبت و خوردگی : رطوبت تأثیر مخربی بر چوب و فلز دارد.
اگر در محاسبات، مقاومت در برابر رطوبت و خوردگی در نظر گرفته نشود، طول عمر خرپا کاهش یافته و در مدت کوتاهی نیاز به تعمیرات اساسی پیدا خواهد کرد.
۴- عدم محاسبه نیروی پیچشی در دهانه های بزرگ : در طراحی خرپاهای با دهانه های وسیع، معمولاً بر نیرو های خمشی تمرکز می شود، درحالی‌که نیروی پیچشی (تورشن) نادیده گرفته می شود.
این نیرو می تواند باعث تاب برداشتن و شکست تدریجی اعضای خرپا شود.
۵- استفاده از خرپا های پیش ساخته بدون بررسی شرایط پروژه : گاهی برای کاهش هزینه ها، از خرپاهای آماده استفاده می شود، بدون اینکه شرایط خاص پروژه مانند نوع بارها و وضعیت اقلیمی بررسی شود.
این کار ممکن است منجر به سازه ای نامناسب و کم دوام شود.
۶- هماهنگ نبودن خرپا با سایر بخش های سازه :
خرپا باید به‌طور هماهنگ با سایر بخش های ساختمان طراحی شود.
نادیده گرفتن این هماهنگی، مثلاً در نظر نگرفتن نحوه اتصال به دیوار های باربر یا ستون ها، می تواند باعث تمرکز تنش در نقاط بحرانی شود.
۷- تأثیر خطاهای انسانی در اجرا : حتی اگر محاسبات دقیق باشند، خطاهای انسانی در برش، جوشکاری و نصب خرپا می تواند موجب ضعف سازه شود.
کنترل کیفیت در اجرا امری ضروری است که معمولاً نادیده گرفته می شود.
توجه به این موارد می تواند خطرات پنهان در طراحی خرپا را کاهش داده و باعث افزایش ایمنی و عمر مفید سقف شیروانی شود.
تفاوت محاسبات خرپا برای سقف های شیروانی چوبی و فلزی
محاسبات خرپا برای سقف های شیروانی چوبی و فلزی تفاوت های قابل توجهی دارند که ناشی از خصوصیات فیزیکی، مکانیکی و نحوه اجرای این مصالح است.
در ادامه، مهم ترین تفاوت ها را بررسی می کنیم :
۱- تفاوت در باربری و استحکام مصالح :
– خرپای چوبی : چوب نسبت به فلز وزن کمتری دارد، اما استحکام آن در برابر فشار و کشش کمتر است. بنابراین، در محاسبات خرپای چوبی، معمولاً از مقاطع بزرگ تر و فاصله کمتر بین اعضای خرپا استفاده می شود تا بارها به درستی توزیع شوند.
– خرپای فلزی : فلز مقاومت بالاتری در برابر تنش های کششی و فشاری دارد.
به همین دلیل، خرپاهای فلزی می توانند با مقاطع باریک تر و فاصله های بیشتر بین اعضا طراحی شوند، درحالی‌که همان استحکام یا حتی مقاومت بیشتری نسبت به چوب دارند.
۲- تأثیر شرایط محیطی بر محاسبات
– چوب : چوب در برابر رطوبت، حشرات و تغییرات دمایی آسیب پذیر است.
در محاسبات خرپای چوبی باید ضریب افت مقاومت ناشی از رطوبت در نظر گرفته شود و از پوشش های محافظ برای افزایش دوام استفاده کرد.
– فلز : فلز در برابر خوردگی و زنگ زدگی حساس است.
در طراحی خرپاهای فلزی، باید میزان تأثیر رطوبت و شرایط اقلیمی (مانند استفاده از پوشش های ضدزنگ) بررسی شود.
۳- نحوه توزیع بار در خرپا : خرپاهای چوبی معمولاً برای دهانه های کوتاه تر (تا ۸ متر) استفاده می شوند، زیرا چوب انعطاف پذیر بوده و در دهانه های بزرگ، دچار خمش و تغییر شکل می شود.
خرپا های فلزی امکان اجرای دهانه های بزرگ تر (بیش از ۱۰ متر) را دارند و می توانند بارهای بیشتری را تحمل کنند.
نوع اتصالات و تأثیر آن بر محاسبات
در خرپاهای چوبی، از اتصالات میخی، پیچ و مهره ای و گاهی چسب های صنعتی استفاده می شود.
این اتصالات انعطاف پذیرترند اما تحمل بار کمتری نسبت به جوشکاری یا پیچ های صنعتی دارند.
در خرپاهای فلزی، اتصالات جوشی و پیچ و مهره‌ای رایج هستند که استحکام بالاتری دارند، اما در محاسبات باید تنش های ناشی از جوشکاری و انبساط و انقباض فلز به دلیل تغییرات دما در نظر گرفته شود.
۵- هزینه و سرعت اجرا : خرپاهای چوبی معمولاً ارزان تر از خرپاهای فلزی هستند اما نصب آن ها نیاز به دقت و مهارت بیشتری دارد.
خرپاهای فلزی گران ترند، اما به دلیل قابلیت پیش ساختگی، سرعت اجرای بالاتری دارند و معمولاً به نگهداری کمتری در طولانی مدت نیاز دارند.
محاسبات خرپا برای سقف های شیروانی چوبی و فلزی به عواملی همچون وزن مصالح، استحکام، شرایط محیطی، توزیع بار، نوع اتصالات و هزینه وابسته است.
انتخاب بین این دو نوع خرپا بستگی به نوع پروژه، شرایط آب و هوایی و بودجه دارد.
کلام آخر
در نهایت، محاسبه دقیق خرپای سقف شیروانی برای تضمین استحکام و ایمنی سازه ضروری است.
انتخاب صحیح مصالح، در نظر گرفتن بارهای مختلف مانند برف، باد و زلزله، و طراحی متناسب با شرایط محیطی، از عوامل کلیدی در محاسبات خرپا هستند.
علاوه بر این، توجه به اتصالات و مقاومت مصالح در برابر عوامل طبیعی نظیر رطوبت و خوردگی بسیار مهم است.
در نهایت، با انجام محاسبات صحیح و استفاده از استاندارد های مهندسی، می توان عمر مفید سقف شیروانی را افزایش داده و از بروز آسیب ها و خرابی های زود هنگام جلوگیری کرد.
